Grados de protección NEMA y su significado
Información técnica, España
Al seleccionar un elemento de ventilación es esencial definir el nivel de protección que requiere la aplicación, el dispositivo o la carcasa.
Los grados de protección IP no pueden «convertirse» a grados de protección NEMA, ya que NEMA exige unos ensayos adicionales que no incluye el sistema IP. Sin embargo, existen grados mínimos de protección NEMA que cumplen o superan un determinado código IP.
Los estándares internacionales relativos a la protección contra la penetración (IEC-60529) se conocen como «grados de protección IP». Estos definen el nivel de protección de una carcasa frente a
- cuerpos sólidos extraños (acceso a partes peligrosas y contra cuerpos extraños sólidos)
- la entrada de agua
Los estándares norteamericanos para la protección de carcasas de dispositivos eléctricos contra la entrada de partículas o líquidos, así como el contacto accidental por parte de personas, los define la Asociación Nacional de Fabricantes de Productos Eléctricos (NEMA, National Electrical Manufacturers Association). El estándar 250 de NEMA también define otros requisitos de protección:
- resistencia a la corrosión
- envejecimiento de juntas
- resistencia al aceite
- formación de hielo en el exterior
- estructura de las carcasas (resistencia a impactos mecánicos, cierres de puertas o cubiertas, etc.)
| NEMA | Denominación de la clasificación de carcasas de la IEC |
|---|---|
| 1 | IP20 |
| 2 | IP22 |
| 3 | IP55 |
| 3X | IP55 |
| 3R | IP24 |
| 3RX | IP24 |
| 3S | IP55 |
| 3SX | IP55 |
| 4 y 4X | IP66 |
| 5 | IP53 |
| 6 | IP67 |
| 6P | IP68 |
| 12 y 12K | IP54 |
| 13 | IP54 |

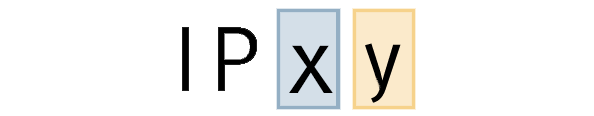

La clave para entender los grados de protección contra la penetración
La clave para entender los grados de protección contra la penetración
| Tipo de protección | x = cuerpos sólidos extraños | y = líquidos y humedad | ||
| Nivel de protección | 0 | Sin protección | 0 | Sin protección |
| 1 | Cuerpos sólidos extraños (≥50 mm) | 1 | Gotas de agua de condensación (en caída vertical) | |
| 2 | Cuerpos sólidos extraños (≥12,5 mm) | 2 | Rociado directo de agua (hasta 15° en vertical) | |
| 3 | Cuerpos sólidos extraños (≥2,5 mm) | 3 | Rociado directo de agua (hasta 60° en vertical) | |
| 4 | Cuerpos sólidos extraños (≥1,0 mm) | 4 | Rociado directo de agua (desde todas las direcciones) | |
| 5 | Polvo (limitado, entrada no perjudicial) | 5 | Chorros de agua de baja presión (desde todas las direcciones) | |
| 6 | Polvo (ninguna entrada de polvo) | 6 | Chorros de agua de alta presión (desde todas las direcciones) | |
| 7 | Inmersión temporal en agua (hasta 1 m) | |||
| 8 | Inmersión continua en agua (hasta 2 m; definido por el usuario) | |||
| 9k | Chorros de vapor de alta presión (desde todas las direcciones) | |||
Para que un elemento de ventilación satisfaga un determinado grado de protección IP, los parámetros claves son el diseño de la carcasa y el tamaño de las piezas.
Gore dispone de una amplia gama de productos de ventilación diseñados para satisfacer o incluso superar los más exigentes estándares de rendimiento, sea cual sea la necesidad de aplicación.
Los materiales y estructuras de nuestros elementos de ventilación se someten a rigurosos ensayos y se califican conforme a estándares internacionales relativos a la protección contra el polvo, las salpicaduras y la inmersión, así como al rendimiento acústico. También aplicamos protocolos de ensayo adicionales, desarrollados por los ingenieros de Gore, que miden con mayor eficacia la influencia de las adversidades ambientales reales en los elementos de ventilación, el rendimiento de las carcasas y la durabilidad de la aplicación. Si desea más información sobre cómo consigue Gore superar los estándares para dispositivos electrónicos portátiles, descargue nuestro libro blanco:
Sea cual sea el grado de protección que requieran sus dispositivos y carcasas (IP54, IP64, IP65, IP67, IP68 o IP69k), nuestros representantes e ingenieros de aplicaciones le ayudan a definir si necesita un elemento de ventilación y, en caso afirmativo, a elegir la solución de ventilación más adecuada. Estamos deseosos de asistirle desde el diseño hasta la integración en la producción, pasando por el proceso de ensayo, para satisfacer los requisitos.

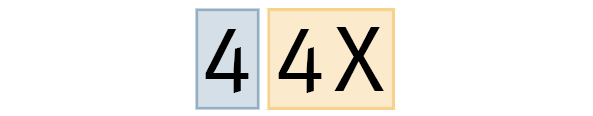

La clave para entender los grados de protección NEMA
Los grados de protección NEMA se expresan según una escala numérica del 1 al 13 que especifica los tipos y los niveles de protección ambiental que una carcasa puede ofrecer a los sistemas electrónicos que alberga.
Si una o más letras siguen al número, estas indican una variante dentro de los niveles de protección.
Por ejemplo, NEMA 4X contiene la misma protección que NEMA 4, pero la X indica una diferencia: en este caso, protección adicional frente a agentes corrosivos.
Los tipos de protección que suelen requerir el sellado o la ventilación de carcasas de sistemas electrónicos se resumen brevemente en el siguiente gráfico. (Visite www.nema.org para consultar la información completa: definiciones, características y criterios de ensayo para todos los tipos de carcasa de NEMA).
| Grados de protección de carcasas NEMA | Área no peligrosa | Protección que la carcasa ofrece al equipo | ||
| Entrada de cuerpos sólidos extraños | Entrada de agua | Otras condiciones nocivas | ||
| 1 | Interior | Caída de suciedad (pero no estanca al polvo) | Contacto accidental con el equipo | |
| 2 | Interior | Caída de suciedad | Contacto accidental con el equipo. Goteo |
Condensación elevada, como en cámaras frigoríficas o lavanderías |
| 3 | Interior o exterior | Caída de suciedad, polvo arrastrado por el viento | Lluvia, aguanieve, nieve | Acumulación de hielo en el exterior |
| 3X | Igual que en el 3, pero con una protección adicional: | Agentes corrosivos | ||
| 3R | Interior o exterior | Caída de suciedad (pero sin protección contra el polvo) | Goteo/salpicaduras ligeras. Lluvia, aguanieve, nieve |
Acumulación de hielo en el exterior |
| 3RX | Igual que en el 3R, pero con una protección adicional: | Agentes corrosivos | ||
| 3S | Interior o exterior | Caída de suciedad, polvo arrastrado por el viento | Goteo/salpicaduras ligeras. Lluvia, aguanieve, nieve |
Mecanismos externos de las carcasas que funcionan cuando hay carga de hielo |
| 3SX | Igual que en el 3S, pero con una protección adicional: | Agentes corrosivos | ||
| 4 | Interior o exterior | Caída de suciedad, polvo arrastrado por el viento | Lluvia, aguanieve, nieve. Salpicaduras o agua proyectada con manguera |
Acumulación de hielo en el exterior |
| 4X | Igual que en el 4, pero con una protección adicional: | Agentes corrosivos | ||
| 5 | Interior | Caída de suciedad, asentamiento de polvo en suspensión, pelusas, fibras y partículas suspendidas | Goteo/salpicaduras ligeras | |
| 6 | Interior o exterior | Caída de suciedad | Goteo/salpicaduras ligeras. Lluvia, aguanieve, nieve. Agua proyectada con manguera |
Acumulación de hielo en el exterior. Sumersión temporal ocasional en agua a una profundidad limitada. |
| 6P | Igual que en el 6, pero con una protección adicional: | Sumersión prolongada y agentes corrosivos | ||
| 12 | Interior | Caída de suciedad, polvo en circulación, pelusas, fibras y partículas suspendidas | Goteo/salpicaduras ligeras | Para carcasas SIN aberturas |
| 12K | Igual que en el 12, con una excepción: | Para carcasas CON aberturas | ||
| 13 | Interior | Caída de suciedad, polvo en circulación, pelusas, fibras y partículas suspendidas | Goteo/salpicaduras ligeras | Rociado, salpicaduras o filtración de aceite o refrigerantes no corrosivos |
Gore dispone de una amplia gama de productos de ventilación diseñados para satisfacer o incluso superar los más exigentes estándares de rendimiento, sea cual sea la necesidad de aplicación.
Los materiales y estructuras de nuestros elementos de ventilación se someten a rigurosos ensayos y se califican conforme a múltiples estándares internacionales y norteamericanos relativos a la protección contra el polvo, las salpicaduras y la inmersión.
También aplicamos protocolos de ensayo adicionales, desarrollados por los ingenieros de Gore, que miden con mayor eficacia la influencia de las adversidades ambientales reales en los elementos de ventilación, la integridad de las carcasas y la durabilidad de la aplicación.
Si desea más información sobre cómo nos esforzamos en Gore en superar los estándares de ventilación en dispositivos electrónicos, descargue nuestros libros blancos:
- Libro blanco: Homogeneidad de ensayo mejorada
- Ensayos de fiabilidad de elementos de ventilación GORE® Protective Vents en luminarias LED
- Ensayos de fiabilidad de elementos de ventilación GORE® Protective Vents en carcasas de equipos de telecomunicaciones
Si su dispositivo o carcasa debe cumplir estándares IP o NEMA, nuestros representantes e ingenieros de aplicaciones le ayudan a definir si necesita un elemento de ventilación y, en caso afirmativo, a elegir la solución de ventilación más adecuada. Estamos deseosos de asistirle desde el diseño hasta la integración en la producción, pasando por el proceso de ensayo, para satisfacer sus requisitos.
